Proč ADS-B?

S názvem ADS-B jsme se již určitě setkali všichni.

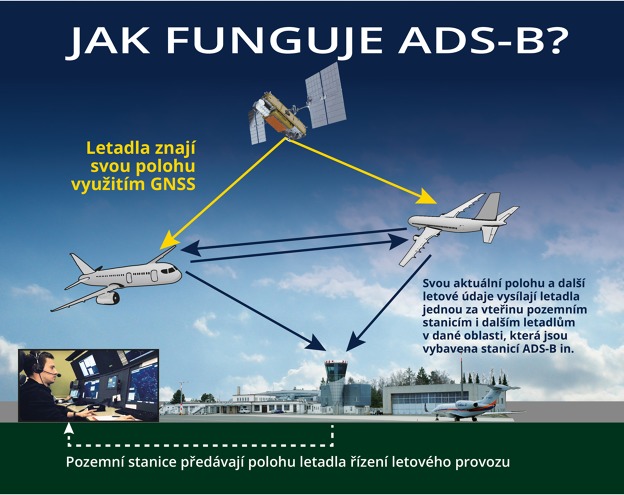

Cílem tohoto článku je se trochu více podívat na to, jaké možnosti nabízí klasické radarové sledování velkých i malých letadel a jaká mají omezení. A také jak funguje a co řeší ADS-B i jaké možnosti a výhody nabízí oproti radarovým systémům.

Radarová zařízení

Radarová zařízení představují dnes již vlastně pomalu odcházející systém, s jehož pomocí je ale letový provoz z hlavní části ve většině světa zatím stále řízen. Nahradit všechna pozemní zařízení a vybavit všechna letadla na světě zařízením novým představuje samozřejmě dlouhý a drahý proces.

Radarová zařízení rozlišujeme, jak je obecně známo, na primární a sekundární. Primární radarová zařízení pracují s pasívním odrazovým signálem. To znamená, že radarem vyslané vysokofrekvenční impulsy o velkém výkonu se odrazí od cíle a poté jsou stejným radarovým zařízením přijaté zpět. Primární radar vypočítá z doby návratu signálu vzdálenost letadla.

Směr cíle/letadla je určován podle polohy rotující antény radaru ve chvíli, kdy obdrží pulsní signál odražený od povrchu letadla. Primární radary najdou cíle samy bez jakékoliv spolupráce ze strany letadla a poskytují informace o úhlových souřadnicích a výšce cíle. Nejsou ale schopné identifikovat, o jaké letadlo se jedná ani získat žádné informace specifikující jeho let. Zásadní výhoda primárních radarů je ale v tom, že nevyžadují žádnou spolupráci od letadla a jsou tak schopné zobrazit jakékoliv letadlo bez ohledu na to, zda je či není vybavené odpovídačem.

Sekundární radarové zařízení vysílá také sondážní signál, ale nepracuje s jeho odrazem. Když vyslaný signál dorazí k cíli/letadlu, je přijat palubním aktivním transpondérem, kde je zpracován. Poté transponder neboli odpovídač vytvoří odpověď a tu ve formě signálu vyšle na jiné frekvenci zpět. Jedná se vlastně o zařízení, které přijímá signál na frekvenci 1 030 MHz, vysílá na frekvenci 1 090 MHz. Sekundární radary tedy komunikují se zařízením (transponderem neboli odpovídačem) umístěným na palubě letadla. Radarový systém signál vyslaný transponderem zachytí a na základě změřené doby zpoždění odpovědi i úhlu natočení rotující antény vypočítá šikmou vzdálenost a směr letadla vůči radaru.

Text: Jiří Pruša

Foto: J. Pruša, N. Murmaková

Grafika: J. Skácal
